Các slide đóng vai trò quan trọng gì trong quá trình di chuyển khuôn phức tạp?

Bên trong một khuôn phun phức tạp, chuyển động của một slide duy nhất có thể xác định xem một bộ phận được sản xuất hoàn hảo hay bị loại bỏ. Hãy xem xét một đầu nối ô tô đúc có phần cắt ở bên. Lõi và khoang chính không thể mở và đóng một cách đơn giản để giải phóng bộ phận; phần undercut sẽ bị mắc kẹt. Cơ cấu trượt phải di chuyển theo chiều ngang, rút ​​lõi bên ra trước khi bộ phận được đẩy ra. Nếu slide di chuyển quá sớm, phần đó sẽ bị biến dạng. Nếu nó di chuyển quá muộn, bộ phận sẽ bị nứt. Nếu nó liên kết, khuôn bị hỏng. Đây là vai trò quan trọng của các slide trong chuyển động khuôn phức tạp. Chúng là những thành phần cho phép tạo hình các hình học mà bình thường không thể thực hiện được: đường cắt, ren bên trong, lỗ bên và đường viền phức tạp. Cầu trượt không phải là một miếng thép đơn giản; nó là một cơ chế chính xác phải hoạt động đáng tin cậy trong hàng trăm nghìn chu kỳ. Thiết kế, vật liệu và độ chính xác khi sản xuất của các tấm trượt và các bộ phận liên quan của chúng quyết định sự thành công của khuôn.

Tầm quan trọng của các đường trượt trong chuyển động khuôn phức tạp không thể được phóng đại. Chúng là những bộ phận biến một khuôn đóng mở đơn giản thành một hệ thống sản xuất phức tạp có khả năng tạo ra các bộ phận phức tạp. Chúng phải chịu được áp suất cao của quá trình ép phun, chu kỳ nhiệt của quy trình và sự mài mòn cơ học của quá trình truyền động lặp đi lặp lại. Chúng phải được tính thời gian chính xác theo thời gian đóng và mở khuôn. Và chúng phải được sản xuất theo dung sai đo bằng micron. Bài viết này sẽ xem xét vai trò quan trọng của các slide trong chuyển động khuôn phức tạp. Chúng tôi sẽ đề cập đến các loại cầu trượt khác nhau, nguyên tắc thiết kế đảm bảo hoạt động đáng tin cậy, vật liệu và quy trình sản xuất quyết định tuổi thọ của chúng cũng như các biện pháp kiểm soát chất lượng để đảm bảo độ chính xác. Chúng tôi cũng sẽ cung cấp thông số kỹ thuật chi tiết choCác thành phần và chi tiết khuôn chính xáctừ nhà máy của chúng tôi tại Công ty TNHH Công nghiệp Khuôn mẫu Moldburger

Mục lục

• 1. Trượt khuôn là gì và tại sao nó cần thiết?
• 2. Các loại slide khác nhau được sử dụng trong khuôn phức tạp là gì?
• 3. Chuyển động trượt được kích hoạt và tính thời gian như thế nào?
• 4. Vật liệu và phương pháp xử lý nào đảm bảo độ bền của cầu trượt?
• 5. Nguyên tắc thiết kế nào ngăn ngừa sự cố trượt?
• 6. Thông số kỹ thuật nào xác định các tấm trượt và tấm chèn khuôn chất lượng cao?
• 7. Câu hỏi thường gặp (FAQ)
• 8. Kết luận

1. Trượt khuôn là gì và tại sao nó cần thiết?

Trượt khuôn là cơ cấu di chuyển một phần khoang khuôn hoặc lõi khuôn theo phương ngang, vuông góc với hướng đóng mở chính của khuôn. Mục đích của slide là để hình thành các đặc điểm giúp ngăn chi tiết bị đẩy ra ngoài nếu khuôn chỉ mở dọc theo trục chính. Những tính năng này được gọi là undercut. Undercut có thể là một lỗ bên, một vết lõm, một sợi ren hoặc bất kỳ hình học nào không thẳng hàng với hướng mở của khuôn. Nếu không có nắp trượt, các tính năng này sẽ bị kẹt và bộ phận đó không thể tháo ra được mà không bị hỏng. Thanh trượt di chuyển ra khỏi vị trí trước khi bộ phận được đẩy ra, cho phép bộ phận được lấy ra một cách sạch sẽ. Bảng dưới đây tóm tắt các loại tính năng cần có slide.

TạiCông ty TNHH Công nghiệp Khuôn mẫu Moldburger, nhà máy của chúng tôi chuyên thiết kế và sản xuất các Linh kiện và Phụ kiện Khuôn Chính xác, bao gồm cả các slide. Chúng tôi có nhiều kinh nghiệm trong việc sản xuất các slide cho các khuôn phức tạp được sử dụng trong ngành công nghiệp ô tô, y tế và điện tử tiêu dùng. Đội ngũ kỹ thuật của chúng tôi làm việc chặt chẽ với các nhà thiết kế khuôn để đảm bảo rằng cơ chế trượt được tối ưu hóa cho các yêu cầu sản xuất và hình dạng bộ phận cụ thể.

2. Các loại slide khác nhau được sử dụng trong khuôn phức tạp là gì?

Có một số loại slide được sử dụng trong các khuôn phức tạp, mỗi loại phù hợp với các ứng dụng và hình dạng bộ phận khác nhau. Các loại phổ biến nhất là trượt chốt cam, trượt thủy lực, trượt chốt góc và trượt cơ khí. Trượt chốt cam là loại phổ biến nhất. Nó sử dụng một chốt cam gắn trên đế khuôn để kích hoạt thanh trượt khi khuôn mở ra. Chốt cam đẩy thanh trượt sang một bên khi các tấm khuôn tách ra. Thanh trượt thủy lực sử dụng xi lanh thủy lực để di chuyển thanh trượt độc lập với việc mở khuôn. Điều này cho phép thời gian phức tạp hơn và lực lớn hơn. Thanh trượt chốt góc sử dụng một chốt góc để di chuyển thanh trượt khi khuôn mở ra, tương tự như chốt trượt chốt cam nhưng có hình dạng khác. Thanh trượt cơ học sử dụng cơ cấu liên kết hoặc bánh răng để di chuyển thanh trượt. Bảng dưới đây so sánh các loại slide này.

Tại nhà máy của chúng tôi, chúng tôi sản xuất tất cả các loại cầu trượt và các bộ phận liên quan của chúng, bao gồm khối trượt, ray trượt, chốt cam và tấm chống mòn. Chúng tôi sử dụng vật liệu chất lượng cao và gia công chính xác để đảm bảo rằng các cầu trượt của chúng tôi hoạt động trơn tru và đáng tin cậy. Nhóm kỹ thuật của chúng tôi có thể đề xuất loại slide thích hợp cho ứng dụng cụ thể của bạn.

3. Chuyển động trượt được kích hoạt và tính thời gian như thế nào?

Việc truyền động và định thời gian chuyển động trượt là rất quan trọng đối với sự thành công của một khuôn phức tạp. Thanh trượt phải di chuyển vào đúng thời điểm trong chu kỳ khuôn: sau khi bộ phận đã nguội đủ để chống biến dạng, nhưng trước khi bộ phận đó được đẩy ra. Nếu slide di chuyển quá sớm, bộ phận đó có thể bị biến dạng hoặc hư hỏng. Nếu nó di chuyển quá muộn, bộ phận đó có thể bị nứt hoặc phần trượt có thể bị hỏng. Thời điểm được điều khiển bởi hình dạng của chốt cam hoặc sự lập trình của hệ thống thủy lực. Đối với cầu trượt chốt cam, chiều dài và góc của chốt cam xác định khi nào cầu trượt bắt đầu di chuyển và quãng đường nó di chuyển. Chốt cam thường được gắn vào nửa cố định của khuôn và nó sẽ gắn vào thanh trượt khi khuôn mở ra. Thanh trượt di chuyển theo chiều ngang khi chốt cam đẩy nó. Bảng dưới đây tóm tắt các cân nhắc về thời gian cho chuyển động trượt.

Tại Moldburger Mold Industry Co., Ltd., nhà máy của chúng tôi sử dụng phần mềm mô phỏng và CAD tiên tiến để thiết kế và xác minh thời gian chuyển động của cầu trượt. Chúng ta có thể mô phỏng toàn bộ chu trình khuôn để đảm bảo rằng thanh trượt di chuyển đúng thời điểm và không gây nhiễu với các thành phần khuôn khác. Quá trình sản xuất chính xác của chúng tôi đảm bảo rằng các chốt cam và khối trượt được chế tạo theo kích thước chính xác cần thiết để điều chỉnh thời gian thích hợp.

4. Vật liệu và phương pháp xử lý nào đảm bảo độ bền của cầu trượt?

Độ bền của cầu trượt phụ thuộc vào vật liệu và phương pháp xử lý được sử dụng trong quá trình xây dựng nó. Thanh trượt phải chịu được áp suất cao của quá trình ép phun, ma sát của chuyển động lặp đi lặp lại và sự mài mòn của nhựa nóng chảy. Các vật liệu phổ biến nhất để làm cầu trượt và các bộ phận của chúng là thép công cụ đã được tôi cứng, chẳng hạn như P20, H13 và S7. Những loại thép này cung cấp sự kết hợp của độ bền cao, độ dẻo dai và khả năng chống mài mòn. Các bề mặt trượt thường được phủ hoặc xử lý để giảm ma sát và kéo dài tuổi thọ. Các phương pháp xử lý thông thường bao gồm thấm nitơ, mạ crom và ứng dụng các lớp phủ chống mài mòn như titan nitrit (TiN) hoặc carbon giống kim cương (DLC). Bảng dưới đây tóm tắt các vật liệu và phương pháp xử lý được sử dụng trong các slide của chúng tôi.

Tại nhà máy của chúng tôi, chúng tôi chỉ sử dụng các vật liệu và phương pháp xử lý chất lượng cao cho các Linh kiện và Miếng đệm Khuôn Chính xác. Chúng tôi có thiết bị và chuyên môn để thực hiện các ứng dụng thấm nitơ, mạ crom và sơn phủ trong nhà. Chúng tôi cũng cung cấp nhiều loại tấm chống mòn và ống lót dẫn hướng tiêu chuẩn và tùy chỉnh để phù hợp với các thiết kế trượt khác nhau. Mục tiêu của chúng tôi là cung cấp các cầu trượt hoạt động đáng tin cậy trong suốt thời gian sử dụng của khuôn.

5. Nguyên tắc thiết kế nào ngăn ngừa sự cố trượt?

Thiết kế của cơ cấu trượt phải tính đến lực, chuyển động và môi trường của quá trình ép phun. Một số nguyên tắc thiết kế rất quan trọng để ngăn chặn sự cố trượt. Đầu tiên là hướng dẫn đầy đủ. Trang trình bày phải được dẫn hướng dọc theo đường đi của nó một cách chính xác. Điều này thường đạt được bằng ray dẫn hướng và tấm chống mòn. Các ray dẫn hướng phải đủ cứng để chống lại các lực ngang trên cầu trượt và các tấm mài mòn phải tạo ra bề mặt có độ ma sát thấp. Nguyên tắc thứ hai là sự liên kết thích hợp. Thanh trượt phải thẳng hàng với khoang khuôn và lõi. Việc căn chỉnh sai có thể gây ra hiện tượng bó, mòn và hư hỏng bộ phận. Nguyên tắc thứ ba là tải trước đủ. Cầu trượt phải được đặt trước vào ray dẫn hướng để loại bỏ hiện tượng phát ra. Điều này đảm bảo rằng slide di chuyển trơn tru và chính xác. Nguyên tắc thứ tư là bảo vệ khỏi ô nhiễm. Cơ cấu trượt phải được bảo vệ khỏi đèn flash, bụi và mảnh vụn bằng nhựa. Điều này thường đạt được bằng con dấu hoặc vỏ bọc. Bảng dưới đây tóm tắt các nguyên tắc thiết kế này.

Tại Moldburger Mold Industry Co., Ltd., nhà máy của chúng tôi tuân theo những nguyên tắc thiết kế này trong quá trình sản xuất các thanh trượt và hạt dao. Chúng tôi sử dụng gia công chính xác để đảm bảo rằng tất cả các bộ phận khớp với nhau một cách chính xác. Chúng tôi sử dụng tấm chống mòn và ray dẫn hướng chất lượng cao để mang lại chuyển động mượt mà, chính xác. Và chúng tôi kết hợp các vòng đệm và vỏ bọc để bảo vệ cơ chế khỏi bị nhiễm bẩn. Mục tiêu của chúng tôi là cung cấp các cầu trượt hoạt động đáng tin cậy trong suốt thời gian sử dụng của khuôn.

6. Thông số kỹ thuật nào xác định các tấm trượt và tấm chèn khuôn chất lượng cao?

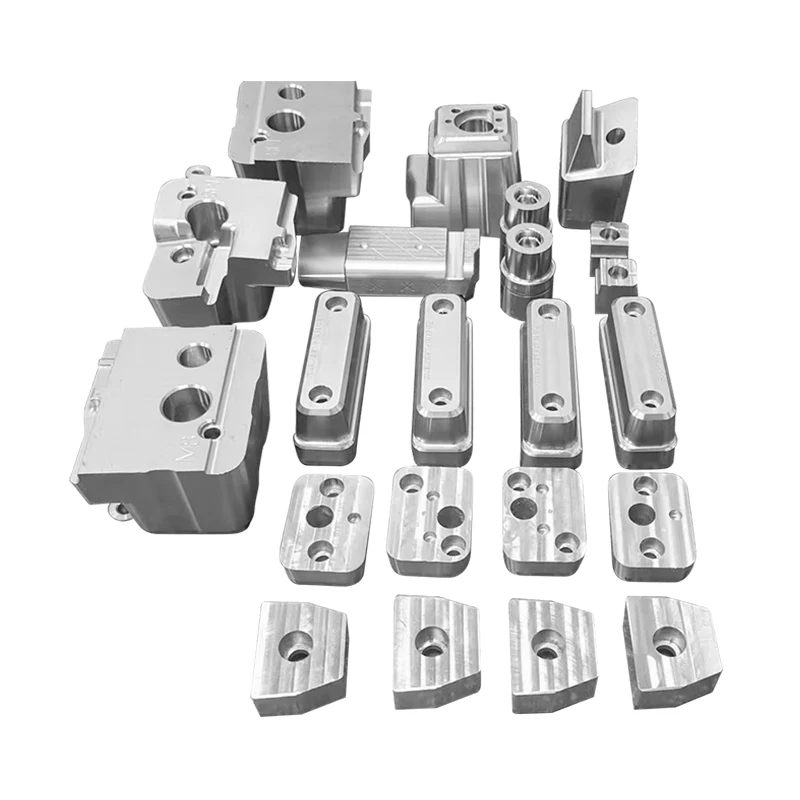

Các thông số kỹ thuật chính cho các tấm trượt và tấm chèn khuôn bao gồm vật liệu, độ cứng, dung sai kích thước, độ hoàn thiện bề mặt và lớp phủ. Bảng dưới đây cung cấp bản tóm tắt các thông số kỹ thuật điển hình cho các Thành phần và Phụ kiện Khuôn Chính xác của chúng tôi.

Tại nhà máy của chúng tôi, chúng tôi sản xuất các Linh kiện và Phụ kiện Khuôn Chính xác để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh vật liệu, độ cứng và lớp phủ cho phù hợp với yêu cầu cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm kiểm tra kích thước, kiểm tra độ cứng và đo độ hoàn thiện bề mặt để đảm bảo rằng mọi bộ phận đều đáp ứng các tiêu chuẩn cao của chúng tôi.

7. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Cầu trượt và cầu nâng trong khuôn có gì khác nhau?

Trả lời: Một thanh trượt di chuyển theo phương ngang, vuông góc với hướng mở khuôn, để tạo thành các đường cắt ở cạnh của chi tiết. Bộ nâng di chuyển theo một góc, thường để tạo thành các đường cắt ở bên trong bộ phận hoặc để hỗ trợ đẩy ra. Cả hai đều là cơ chế hình thành các đặc điểm không thể tạo hình bằng lực kéo thẳng đơn giản, nhưng chúng hoạt động theo các hướng khác nhau và được sử dụng cho các dạng hình học khác nhau.

Câu hỏi 2: Làm cách nào để xác định nét cần thiết cho một slide?

Trả lời: Hành trình cần thiết cho một đường trượt được xác định bởi độ sâu của đường cắt cộng với giới hạn an toàn. Thanh trượt phải rút lại đủ xa để xóa hoàn toàn phần cắt bên dưới trước khi bộ phận được đẩy ra. Theo nguyên tắc chung, hành trình phải lớn hơn độ sâu cắt xén ít nhất 5-10 mm. Hành trình chính xác phụ thuộc vào hình dạng bộ phận và thiết kế khuôn. Nhóm kỹ thuật của chúng tôi có thể giúp bạn tính toán hành trình cần thiết cho ứng dụng cụ thể của bạn.

Câu 3: Nguyên nhân khiến slide bị kẹt, dính?

Trả lời: Cầu trượt có thể bị kẹt hoặc bị kẹt do một số nguyên nhân: bôi trơn không đủ, nhiễm bẩn do chớp nhoáng hoặc mảnh vụn nhựa, lệch trục trượt hoặc ray dẫn hướng, tải trước không đủ hoặc ray dẫn hướng bị mòn và tấm mòn. Bảo trì thường xuyên, bao gồm làm sạch và bôi trơn, có thể ngăn ngừa hầu hết các vấn đề về kẹt máy. Nếu một slide bị kẹt, nó phải được tháo rời, kiểm tra và sửa chữa trước khi sử dụng tiếp.

Câu hỏi 4: Bao lâu thì nên bảo trì máng trượt khuôn?

Trả lời: Các phiến khuôn phải được kiểm tra và bảo trì định kỳ, tùy thuộc vào khối lượng sản xuất và vật liệu được đúc. Theo nguyên tắc chung, các phiến kính phải được kiểm tra sau mỗi chu kỳ 10.000-50.000. Việc kiểm tra phải bao gồm kiểm tra độ mòn, xác minh sự thẳng hàng và bôi trơn các bề mặt trượt. Bảo trì phòng ngừa có thể kéo dài tuổi thọ của cầu trượt và ngăn ngừa thời gian ngừng hoạt động không mong muốn.

Câu hỏi 5: Có thể trang bị thêm các slide vào khuôn hiện có không?

Trả lời: Trong một số trường hợp, các slide có thể được trang bị thêm vào khuôn hiện có, nhưng đây là một quá trình phức tạp đòi hỏi kỹ thuật cẩn thận. Khuôn phải có đủ không gian cho cơ cấu trượt, đế khuôn phải được điều chỉnh để chứa các chốt cam hoặc xi lanh thủy lực. Việc trang bị thêm thường tốn kém và tốn thời gian hơn so với việc thiết kế slide vào khuôn ngay từ đầu. Đội ngũ kỹ thuật của chúng tôi có thể đánh giá khuôn của bạn và tư vấn xem liệu việc trang bị thêm có khả thi hay không.

8. Kết luận

Các thanh trượt đóng một vai trò quan trọng trong chuyển động khuôn phức tạp bằng cách cho phép sản xuất các bộ phận có rãnh cắt, lỗ bên, ren và các tính năng khác không thể tạo khuôn bằng khuôn đóng mở đơn giản. Chúng là những cơ chế chính xác phải được thiết kế, sản xuất và bảo trì theo tiêu chuẩn cao nhất. Vật liệu, phương pháp xử lý và nguyên tắc thiết kế được sử dụng trong quá trình xây dựng quyết định độ tin cậy và tuổi thọ của chúng. Tại Moldburger Mold Industry Co., Ltd., nhà máy của chúng tôi chuyên sản xuất các Linh kiện và Vật liệu Khuôn Chính xác, bao gồm các thanh trượt, khối trượt, chốt cam và tấm mài mòn. Chúng tôi có chuyên môn và thiết bị để sản xuất các linh kiện chất lượng cao đáp ứng các yêu cầu khắt khe nhất. Đội ngũ kỹ thuật của chúng tôi làm việc chặt chẽ với khách hàng để đảm bảo rằng mọi thành phần đều được tối ưu hóa cho ứng dụng cụ thể của họ.

Cho dù bạn đang thiết kế khuôn mới hay bảo trì khuôn hiện có, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp mẫu, dữ liệu kỹ thuật và hỗ trợ thiết kế. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã khiến chúng tôi trở thành đối tác đáng tin cậy của các nhà sản xuất khuôn mẫu và thợ làm khuôn trên toàn thế giới.

Hãy liên hệ với Moldburger Mold Industry Co., Ltd. ngay hôm nayđể thảo luận về các yêu cầu về Linh kiện và Phụ kiện Khuôn Chính xác của bạn cũng như khám phá cách các trang trình bày của chúng tôi có thể cải thiện hiệu suất và độ tin cậy của các khuôn phức tạp của bạn.
