Tại sao đế khuôn và các bộ phận tiêu chuẩn quyết định tuổi thọ của khuôn?

Tuổi thọ của khuôn thường được đánh giá bằng vật liệu khoang và độ chính xác gia công. Nhưng điều thực sự quyết định liệu một khuôn có thể đạt được tuổi thọ thiết kế một cách đáng tin cậy và có thể dự đoán được hay không là phần mà không ai chú ý đến—phầncơ sở khuôn và các bộ phận tiêu chuẩn.

Đế khuôn là bộ xương. Các bộ phận tiêu chuẩn là các khớp nối. Nếu khung xương bị lệch và các khớp bị lỏng lẻo thì ngay cả khoang tốt nhất cũng sẽ không tồn tại được.

Đế khuôn: Nền tảng cho mọi thứ

Đế khuôn là vật đỡ toàn bộ khuôn. Nó tích hợp tất cả các bộ phận chức năng—khoang, lõi, hệ thống đẩy, hệ thống làm mát và hệ thống cổng—vào một khung chính xác, đảm bảo chúng trở về cùng một vị trí sau mỗi chu kỳ đóng và mở.

Các thành phần cốt lõi của đế khuôn tiêu chuẩn

Các tấm này được xếp chồng lên nhau, khóa bằng vít và dựa vào các chốt dẫn hướng và ống lót để đảm bảo khả năng lặp lại vị trí trong mỗi chu kỳ.

Hai yêu cầu về hiệu suất cốt lõi đối với đế khuôn

Độ cứng đến trước. Áp suất phun có thể đạt tới hàng trăm kilôgam trên cm vuông. Nếu đế khuôn thiếu độ cứng, nó sẽ biến dạng dưới áp suất cao—đường phân khuôn mở ra, xuất hiện chớp sáng; lõi dịch chuyển, độ dày thành không đồng đều; các chốt đẩy liên kết và toàn bộ khuôn phải được tháo rời.

Độ chính xác là thứ hai. Khe hở vừa khít giữa các chốt dẫn hướng và ống lót, cũng như độ phẳng và vuông góc của từng tấm, trực tiếp xác định xem khuôn có đóng mở trơn tru hay không và kích thước sản phẩm có ổn định hay không.

 Linh kiện tiêu chuẩn: Linh kiện rẻ nhất thường xuyên hư hỏng nhất

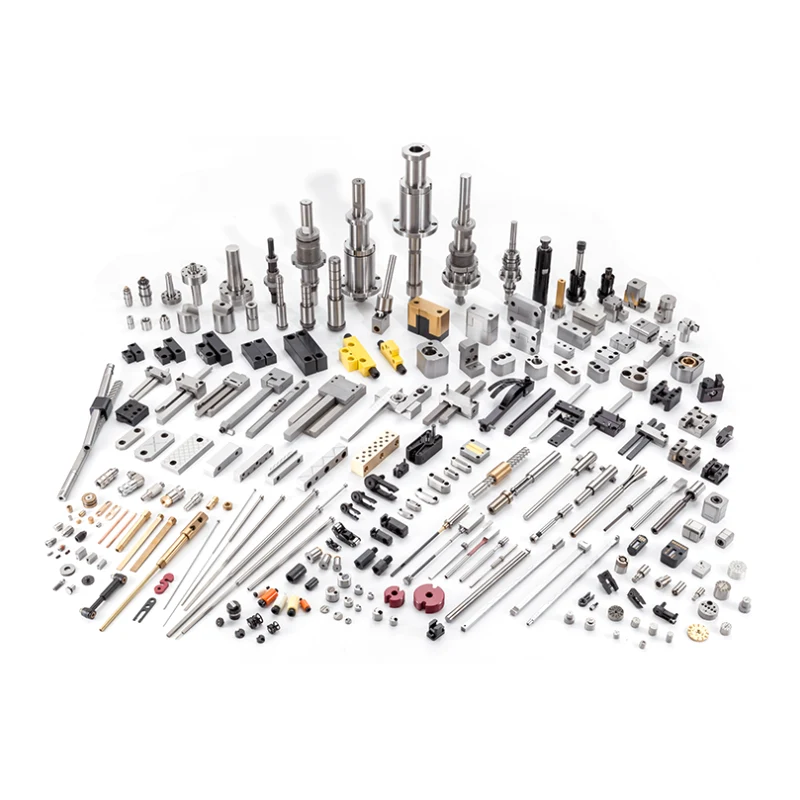

Các bộ phận tiêu chuẩn là tất cả các bộ phận không có khoang, không lõi có thể hoán đổi cho nhau trong một khuôn. Chốt dẫn hướng, ống lót, chốt đẩy, lò xo, vòng đệm, vòng định vị, khối khóa—tất cả đều được tính.

Chúng trông bình thường, giá rẻ để mua, nhưng hơn một nửa số lỗi nấm mốc đều bắt nguồn từ những bộ phận này.

1. Chốt dẫn hướng và ống lót

Hệ thống dẫn hướng đảm bảo sự liên kết chính xác của nửa chuyển động và nửa đứng yên sau mỗi lần đóng. Hầu hết các lỗi khuôn đều bắt đầu bằng việc mất độ chính xác dẫn hướng.

Chất liệu: Thép chịu lực SUJ2 hoặc thép công cụ SKD11, được tôi cứng cảm ứng tần số cao đến HRC 58-62, sau đó được mài chính xác đến độ hoàn thiện bề mặt Ra 0,2-0,4.

Khe hở vừa vặn: Thông thường 0,02-0,05 mm, tùy thuộc vào kích thước khuôn. Quá lớn, lõi và khoang không thẳng hàng. Quá nhỏ, lực cản đóng mở tăng lên, gây ra hiện tượng lõm.

Chế độ lỗi:

• Các chốt bị kẹt → do bôi trơn không đủ hoặc tải không đều

• Ống lót bị mòn → hết tuổi thọ sử dụng; thay thế chúng

• Chốt bị cong → do lực đẩy không cân bằng hoặc lực kẹp không thẳng hàng từ máy phun

2. Chốt đẩy, ống bọc và thanh đẩy

Hệ thống đẩy có tần suất quay vòng cao nhất và tải phức tạp nhất đối với bất kỳ bộ phận nào của khuôn.

Chốt đẩy: Được làm bằng thép tốc độ cao SKH51 hoặc thép công cụ gia công nóng SKD61, có đầu cứng. Khoảng hở vừa vặn với lỗ dẫn hướng phải là 0,015-0,025 mm. Quá chặt và chốt sẽ bị kẹt. Quá lỏng và đèn flash xuất hiện ở điểm phóng.

Hai nguyên nhân chính khiến chốt đẩy bị gãy: lực phóng lệch tâm so với tâm cản đúc hoặc chốt bị tác động trong quá trình quay trở lại.

Lò xo: ​​Chịu trách nhiệm trả lại tấm đẩy. Vấn đề bị bỏ qua nhiều nhất là sự mệt mỏi vào mùa xuân. Sau hàng chục nghìn lần nén, chiều cao tự do sẽ rút ngắn lại. Tấm đẩy không quay trở lại hoàn toàn và các chốt đẩy chạm vào nửa cố định trong lần đóng tiếp theo.

Phương pháp kiểm tra: Kiểm tra chiều cao tự do của lò xo sau mỗi 100.000 chu kỳ. Thay thế nếu nó đã giảm xuống dưới 90% chiều cao ban đầu.

3. Con dấu và vách ngăn

Rò rỉ nước hệ thống làm mát là sự cố đột ngột phổ biến nhất ở xưởng sản xuất.

Vòng đệm (vòng chữ O): Được làm bằng cao su silicon hoặc cao su fluororubber ở nhiệt độ cao, với giới hạn nhiệt độ trên lần lượt là 200°C và 260°C. Lỗi xảy ra do lão hóa, cứng hoặc nén ở nhiệt độ cao. Thay thế sau mỗi 500.000 chu kỳ hoặc hàng năm, tùy theo điều kiện nào đến trước.

Vách ngăn: Chuyển hướng dòng nước để làm mát cục bộ. Lỗi thường gặp nhất là tắc nghẽn cặn—đặc biệt nghiêm trọng ở những khu vực có nước cứng. Sử dụng nước làm mềm hoặc thêm phụ gia chống ăn mòn, chống cặn.

4. Định vị vòng và khối khóa

Vòng định vị: Được gắn trên tấm kẹp trên cùng, định tâm bằng vòi phun của máy phun. Lựa chọn không chính xác sẽ gây ra hiện tượng lệch tâm giữa vòi phun và ống lót trục rót—tốt nhất là rò rỉ vật liệu; tệ nhất là cả ống lót và vòi phun đều bị hỏng.

Khối khóa: Được sử dụng để khóa trượt (lõi bên). Khi bị mòn, lực khóa không đủ và thanh trượt sẽ dịch chuyển về phía sau dưới áp suất phun, gây ra hiện tượng nhấp nháy ở mặt bên của sản phẩm. Kiểm tra bề mặt khóa thường xuyên xem có vết lõm hoặc mòn không. Đừng đợi đèn flash xuất hiện trước khi khắc phục sự cố.

Tại sao các bộ phận tiêu chuẩn thường xuyên bị lỗi nhất

Các bộ phận tiêu chuẩn là các bộ phận dễ tiêu chuẩn hóa nhất, rẻ nhất và ít được chú ý nhất trong khuôn.

Và chính xác là vì chúng rẻ và khó được chú ý nên chúng thường bị bỏ qua nhất:

• Các chốt dẫn hướng bị khô—không ai kiểm tra

• Lò xo được sử dụng cho đến khi chúng gãy

• Vòng chữ O bị rò rỉ, ai đó quấn băng dính quanh chúng và tiếp tục chạy

• Các chân đẩy hơi cong nhưng "vẫn hoạt động"

Kết quả tích lũy của tất cả các quyết định "nó vẫn hoạt động": một lò xo trị giá vài đô la bị gãy, tấm đẩy bị kẹt, toàn bộ khuôn được kéo ra khỏi máy để sửa chữa, công suất sản xuất hàng giờ bị mất và hàng nghìn đô la chi phí bảo trì chồng chất.

Nguyên tắc lựa chọn

Lựa chọn cơ sở khuôn

Lựa chọn bộ phận tiêu chuẩn

Bảo trì: Không phức tạp về mặt kỹ thuật, chỉ có kỷ luật thực hiện

Việc bảo trì khuôn và bộ phận tiêu chuẩn không phức tạp. Những gì nó đòi hỏi là tần suất và kỷ luật.

Tham khảo nhanh chẩn đoán lỗi

cáccơ sở khuôn và các bộ phận tiêu chuẩnkhông xác định sản phẩm trông đẹp như thế nào - đó là công việc của khoang. Họ chỉ xác định một điều: liệu khuôn có thể tạo ra các bộ phận một cách đáng tin cậy và nhất quán trong suốt thời gian sử dụng dự kiến ​​hay không.

Một bộ xương lệch lạc không thể truyền lực, cho dù cơ bắp có khỏe đến đâu. Một khớp cứng không thể di chuyển được, cho dù chi có khả năng đến đâu.

Khi chọn đế khuôn, ưu tiên độ cứng hơn nhẹ, độ chính xác hơn giá cả. Khi mua phụ tùng tiêu chuẩn, thương hiệu không cần phải đắt nhất nhưng phải đúng thông số kỹ thuật. Khi bảo trì hàng ngày, hãy thay lò xo đúng lịch, bôi trơn các chốt dẫn hướng thường xuyên và thay phớt khi chúng hết tuổi thọ. Những nhiệm vụ này không yêu cầu kỹ năng kỹ thuật—chỉ cần một danh sách kiểm tra và kỷ luật để tuân theo nó.
